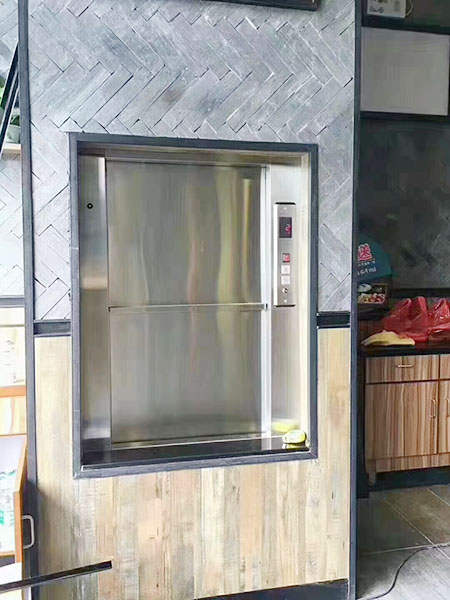

判斷傳菜升降機（雜物電梯）的核心部件是否符合要求，需從資質驗證、技術參數、制造工藝、安全性能、運行測試等多維度入手。

?

一、驅動系統（電機與減速器）
1. 資質與標識驗證
制造資質：查看電機、減速器是否有正規廠家生產標識，是否具備特種設備部件型式試驗報告（如曳引機需通過 GB 7588 標準測試）。
銘牌參數：
額定功率、電壓是否與設備設計匹配（如載重 300kg 的升降機電機功率通常≥3kW）；
減速比、轉速是否符合運行速度要求（如鏈條式驅動轉速≤1400r/min）。
2. 技術性能檢測
運行噪音：空載運行時噪音≤65dB（用分貝儀測量，距離設備 1 米處），異常噪音可能提示齒輪磨損或安裝誤差。
溫升測試：連續運行 30 分鐘后，電機外殼溫度≤70℃（用紅外測溫儀檢測），過熱可能因軸承缺油或繞組短路導致。
制動性能：切斷電源后，轎廂滑移距離≤20mm（曳引式）或立即停止（鏈條式帶制動器），制動失靈需檢查剎車片磨損或電磁線圈故障。
二、曳引機 / 鏈條與鋼絲繩（根據驅動方式區分）
A. 曳引式驅動
曳引輪：
繩槽磨損深度≤2mm，槽面應無油污（油污會降低曳引系數，導致打滑）；
曳引鋼絲繩根數≥2 根，單根斷絲數≤10 絲 / 股（GB 5972 標準），直徑磨損≤7% 需更換。
鋼絲繩張力：各根鋼絲繩張力偏差≤5%（用張力計測量），張力不均會加速曳引輪磨損。
B. 鏈條式驅動
鏈條規格：需使用電梯專用鏈條（如 GB/T 24478 標準的不銹鋼鏈），禁止普通工業鏈替代；
鏈條磨損：鏈節伸長量≤3%（用卡尺測量?jī)晒?jié)距長度），滾子、套筒表面無裂紋或嚴重銹蝕；
張緊裝置：鏈條下垂量≤20mm（跨度≥3 米時），需配備可調式張緊輪確保鏈條繃緊。
三、安全保護裝置
1. 防墜安全器
型式認證：需具備國家特種設備檢測中心出具的型式試驗報告，且在有效期內（通常每年校驗一次）；
聯動測試：模擬斷繩時，防墜器應在轎廂下滑速度≥0.63m/s 時觸發，制動距離≤1.5m（通過限速器 - 安全鉗聯動試驗驗證）。
2. 層門聯鎖裝置
電氣聯鎖：層門未完全關閉時，設備應無法啟動；門完全關閉后，鎖鉤嚙合深度≥7mm（用塞尺測量）；
機械強度：層門承受 300N 靜壓力時無變形（用推力計測試），防止暴力開啟導致墜落風險。
3. 超載保護裝置
靈敏度測試：加載至額定載重的 110% 時，設備應報警且不啟動（如蜂鳴器響、顯示屏提示 “超載”）；
稱量精度：誤差≤±5%（用標準砝碼校準），避免因傳感器失靈導致超載運行。
四、轎廂與導軌系統
1. 轎廂結構
材質與強度：
底板采用≥3mm 厚不銹鋼板，四周護欄高度≥1100mm，防止物品滑落；
轎廂凈尺寸誤差≤±5mm（用卷尺測量），對角線偏差≤10mm，確保與層門對齊。
內部配置：
操作面板按鈕標識清晰，急停開關為紅色蘑菇頭式，符合 GB 25194 要求；
照明裝置亮度≥50lx（用照度計測量），且與動力電路分路控制。
2. 導軌與導靴
導軌型號：需使用T 型導軌（如 T50/A），導軌頂面寬度≥50mm，厚度≥6mm，表面硬度≥220HB（用硬度計檢測）；
安裝精度：
導軌垂直度≤1.5mm/5m（用鉛垂線和鋼直尺測量）；
導靴與導軌間隙≤0.5mm（用塞尺檢查），運行時無明顯晃動或卡阻。
五、電氣控制系統
1. 控制柜與線路
元件品牌：核心電氣元件（如接觸器、斷路器）需為知名品牌（如施耐德、歐姆龍），禁止使用三無產品；
線路布局：
動力線與信號線分開敷設，避免干擾；
導線截面積≥1.5mm2（控制線）、≥2.5mm2（動力線），接地保護線為黃綠雙色線，截面積與相線相同。
2. 安全電路
雙回路設計：急停、門鎖等安全回路需獨立設置，任何一處斷開均能使設備停止運行；
絕緣電阻：用 500V 兆歐表測量，動力電路絕緣電阻≥0.5MΩ，控制電路≥0.25MΩ，低于標準需排查線路老化或受潮。
六、出廠與安裝文件核驗
1. 必備技術文件
制造資料：
特種設備制造許可證（電梯類）、型式試驗報告、出廠合格證；
零部件清單（注明關鍵部件型號，如曳引機編號、安全鉗型號）。
安裝資料：
安裝單位資質證書、作業人員證件；
安裝過程記錄（如導軌安裝偏差記錄、鋼絲繩張力測試表）、監督檢驗報告。
2. 合規性驗證
核對設備銘牌參數（如載重、速度）與型式試驗報告是否一致，禁止 “套證” 或參數虛標；
檢查安裝過程是否符合《電梯安裝工程施工質量驗收規范》（GB 50310），如井道尺寸、緩沖器安裝是否驗收合格。
七、運行測試與負載試驗
1. 空載運行測試
連續上下運行 10 次，觀察轎廂運行是否平穩，平層誤差≤±5mm（用鋼直尺測量層門地坎與轎廂地坎高度差）；
操作急停開關，設備應立即制動，再次啟動需人工復位。
2. 額定負載試驗
加載至額定載重，運行 30 分鐘，檢測：
電機電流是否在額定范圍內（如 3kW 電機額定電流約 6A）；
導軌、導靴溫升≤20℃，鏈條 / 鋼絲繩無異常磨損或伸長。
3. 超載與故障模擬試驗
加載 110% 額定載重，驗證超載保護是否有效；
人為短接門鎖回路，模擬層門未關狀態啟動設備，應無法運行（防止安全裝置失效）。
